產品簡介

氧化鋅避雷器是電力系統中保證安全運行的重要設備，其本身運行狀況的好壞將直接影響到電力系統的安全。因此對避雷器運行狀況進行監測就顯得尤為重要。長期以來，避雷器現場在線監測領域一直以全電流監測為主。全電流法雖然簡單明了，但其缺點是不能準確反應避雷器的運行狀態；另外，實時監測數據需要人工到現場去抄取，如果抄表周期太長，可能在兩次抄表期間發生意外；第三，由于沒有網絡(luò )連接，不能實現遠程監測和數據共享。
　　本公司研發的A616型MOA避雷器遠程在線(無線)監測器，能對MOA避雷器實現遠程監測全電流、阻性電流、雷擊次數等數據，采集的數據通過無線傳送，監測器和控制中心之間實現電隔離。這樣即使一個監測器遭受雷擊，也不會(huì )對其他監測器及控制中心造成影響，采用太陽能供電，攜帶方便。
　　該A616型MOA避雷器遠程在線(無線)監測器結構設計合理，有很強的耐腐蝕能力且密封性好，數據觀察方便，適合于在不同電壓等級電網中運行的MOA避雷器、FCZ型磁吹避雷器和FZ型普通閥式避雷器使用。應用MOA避雷器遠程在線(無線)監測系統（裝置）可以有效的進行連續監測，通過觀察數值變化及時的判斷MOA避雷器內部缺陷，避免運行中的MOA避雷器發生爆炸事故，為MOA避雷器的遠程在線監測提供了有效的手段。為提高電網安全運行創(chuàng )造了依據。

產品特性

◎ 本產品A616型MOA避雷器遠程在線(無線)監測器,是將放電機械計數單元和電流表漏電流測量單元加上遠程無線傳送采集到的數據單元集為一體，完全密閉于金屬外殼中；密封性能良好。不受外界環境影響。內部元件有良好的抗老化性能，可長期適用于電力系統中運行。A616型采用廣角彩色電流表頭，增大電流表觀察面積，便于遠距離觀察；外殼采用較強的鋁壓鑄外殼，縮小了外形尺寸，改進了安裝位置，使外形更美觀，安裝更方便。
◎A616型MOA避雷器遠程在線(無線)監測器雷擊次數監測采用專用電磁式機械計數器進行雷擊次數的記錄，這種方式可靠性比較高，已被廣泛認可。由于機械計數器沒有電信號接口，為此我們設計了專門的機構來獲取機械計數器上的電編碼，將其變?yōu)殡娦盘?，進行遠程監控，解決了雷擊次數的采集和數據的遠程傳送，發明了具有電編碼輸出接口的電磁計數器。
◎ A616型采集到的全電流、阻性電流、雷擊次數數據均通過無線傳送到遠程計算機。采用無線通信的目的之一是為了隔離泄漏電流采集器和遠程計算機。由于采集器安裝的位置比較特殊，采集的是避雷器的泄漏電流，為防止雷擊后雷電通過通信線路而進入控制室，采取無線通信是必要的。

產品參數

產品執行標準：JB/T 10492-2004《避雷器監測器》。
◎標稱放電電流：10kA、殘壓不大于：2.5kV
◎2ms方波電流：1200A
◎4/10μs大電流沖擊：100kA
◎電流最程：0～3mA
◎機械計數方式：數碼式二位
◎遠程監測數據：全電流、阻性電流、雷擊次數
◎遠程監測精度：
        ※ 全電流范圍： 200μA～3mA   誤差：±5％
        ※ 阻性電流范圍：50μA～1mA    誤差：±10％
        ※ 放電次數： 0～99次（超過99次自動歸零，從零再開始）

◎供電電源：太陽能供電（鋰亞電池 3.6V，免維修）
◎尺寸： Ф200×260mm2

◎三相電壓無線采集器：測量電壓范圍：50V～110V ，供電電源～220V

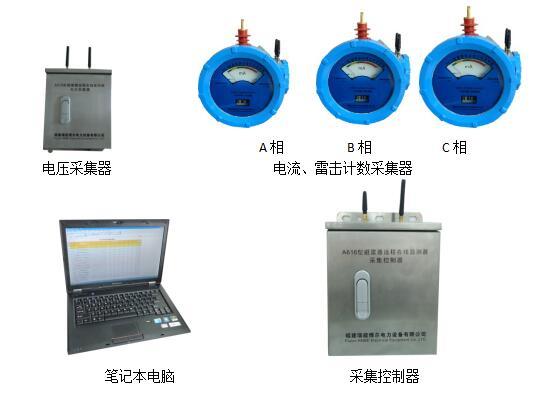

A616型MOA避雷器遠程在線(無線)監測器系統示意圖：

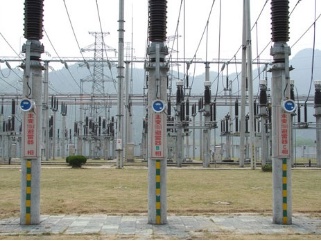

電流采集器現場安裝圖：

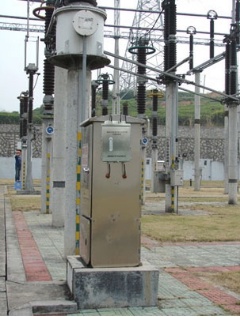

電壓采集器現場安裝圖：

各模塊之間聯系說明：

電腦主機通過RS232串口跟安裝在監控室或者移動車載上的采集控制器連接，電流采集器和電壓采集器跟采集控制器之間通過高頻發射器（傳送距離可以達到2公里）進行通信。電流采集器內部供電電池為3.6V，通過集成到上端的太陽能電池充電，不工作的時候整個電流采集器處于休眠狀態，進入省電模式，接收到采集控制器發送過來的指令后才激活電源，進行數據的采集和傳送。電壓采集采用ABC三相電壓同時采集，分時發送原理，采集器根據電壓電流的角度，自動識別所需的電壓和電流進行比較計算出阻性電流，全電流、各次諧波以及雷擊次數等。
